摇摆筛,又叫摇晃筛、多功能摇筛、摇动筛,今天我们一起了解下圆形摇晃筛的筛分原理。
摇摆筛(圆形摇晃筛)筛分原理与控制图:
摇摆筛(圆形摇晃筛)的设计原理是多层叠加,以曲柄轴驱动实现动态平衡。
在可调整倾角的刚性曲柄轴的驱动作用下,筛体可实现三维空间运动。即在圆周运动的基础上叠加垂直方向的上下运动,摆动的频率随 旋转速度、偏心度、径向角和切向角调整的大小而变化。
由于这种的设计,由此形成其工作参数的组合可以无穷的多,使得被筛分的颗粒或粉末可以所期望的速度在筛网层面上呈螺旋渐开运动,达到期望物料滞留在筛网层上的时间。所以说圆形摇摆筛是一款非常经典惯用的筛分、过滤设备。而且他的筛分精度之高,可高达90-99%,这对于机械式筛分来说是比较可喜的,这还源于它是采用的仿人工筛分的原理,将手工筛分动作的"筛"平面圆周运动,和"簸"向上抛物料,这两种运动形式很好的结合在一起,这也突出了另一优点:可使筛分精度、筛分效率、筛网寿命在普通旋振筛的基础提高到5-10倍 。

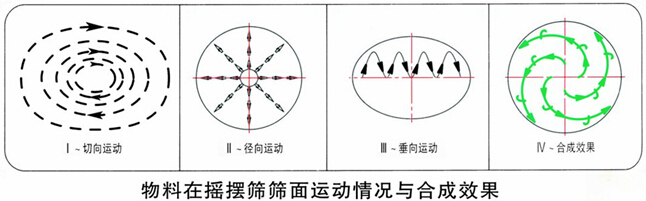

圆形摇晃筛筛分过程中它的运动轨迹和筛分曲线我们可通过特定的工具制作出来,下面的图能很好的反映出摇摆筛(圆形摇晃筛)工作过程中筛分物料的运动轨迹:
万达机械旗下摇摆筛(圆形摇晃筛)特点:
高达5倍的单位面积产出;准确到6级分离,筛分透网率高达90%一99%;使用硅橡胶球、超声波、转轮刷等清网装置系统,筛孔不会堵塞;密闭除尘,操作;筛分零件寿命提高而维护减少;噪声<75分贝;优化重理均衡,地基动态负荷低。
圆形摇晃筛结构原理:
基本的回转运动与人工筛分相类似;偏心率从25到40mm可调;低速V型皮带驱动从120到360rpm可调;
每一种产品的停留时间可以通过摇摆筛(圆形摇晃筛)的径向角与切向角朝驱动轴线方向进行调整;
因此建立水平与抛掷三维翻滚运动,物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,细小颗粒从而完成了整个筛分过程;
水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素;
此次过程在每筛层之间重复进行。
关于旋振筛、直线筛、摇摆筛(圆形摇晃筛)、平面回转筛、超声波振动筛、真空上料机、除尘器等更多详情,可详询万达机械!
